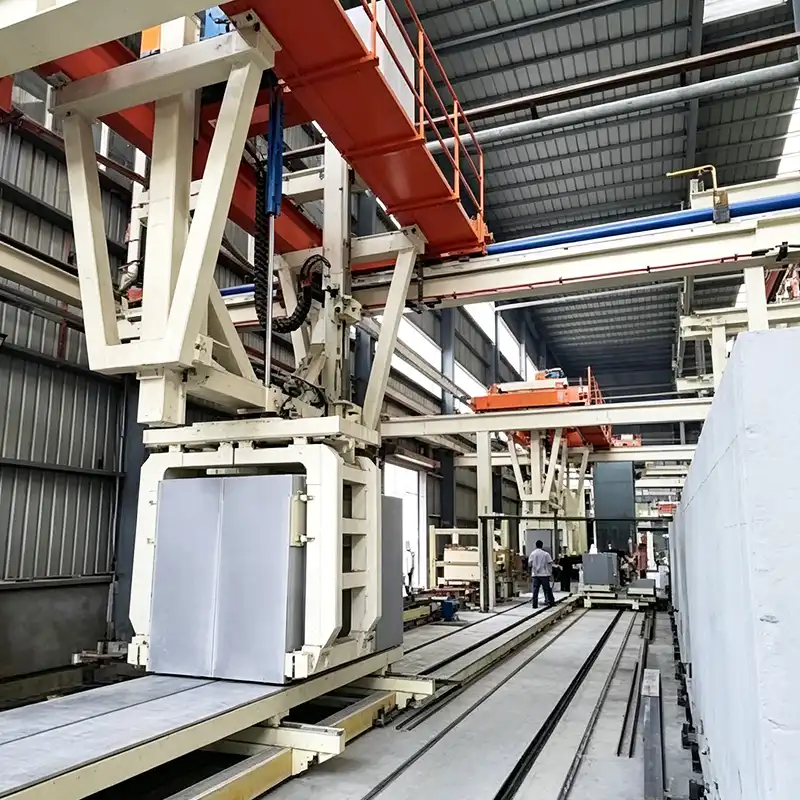

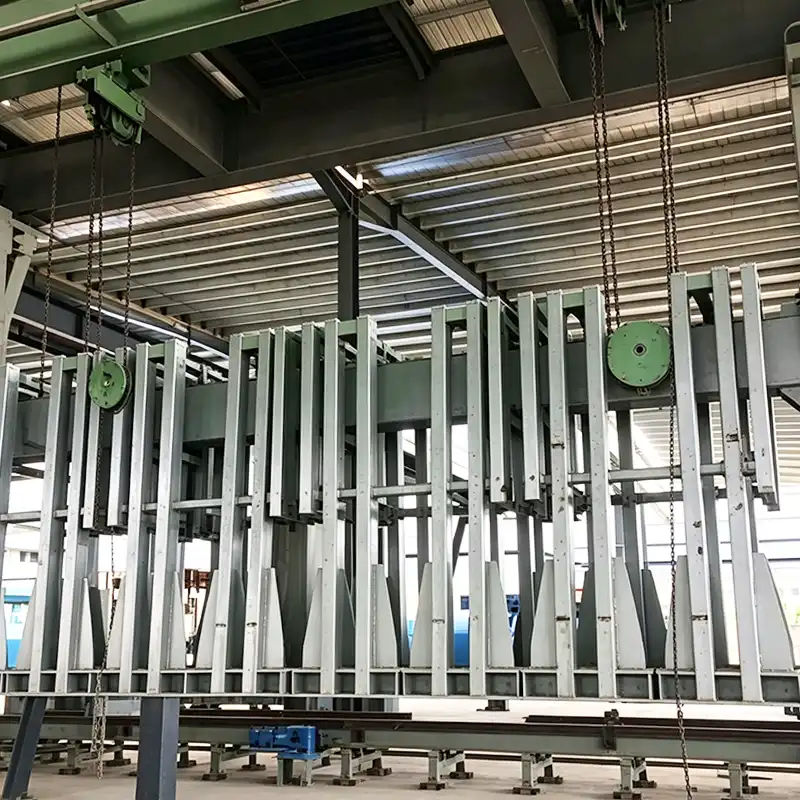

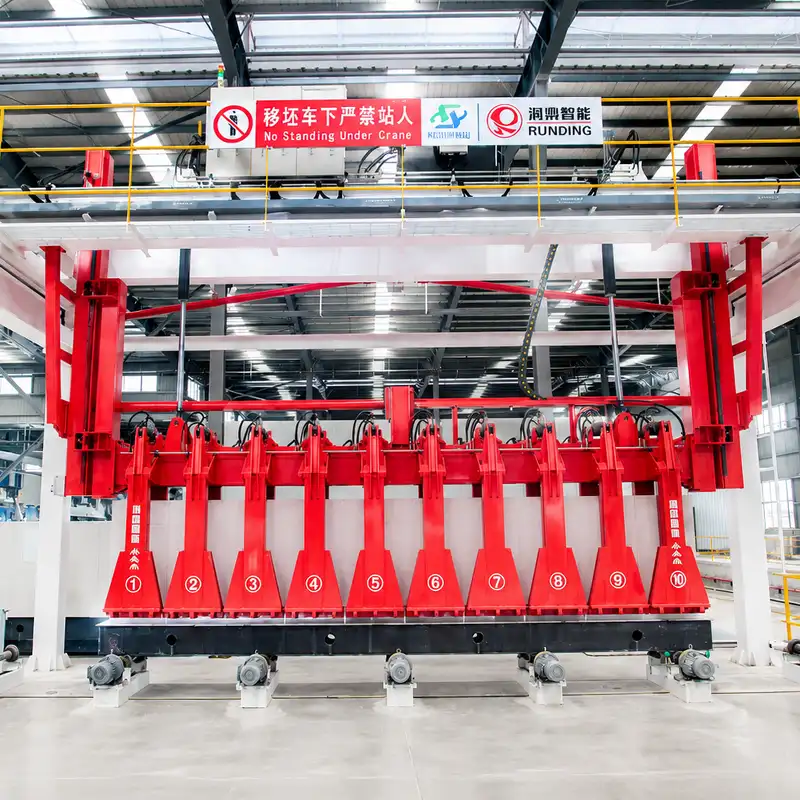

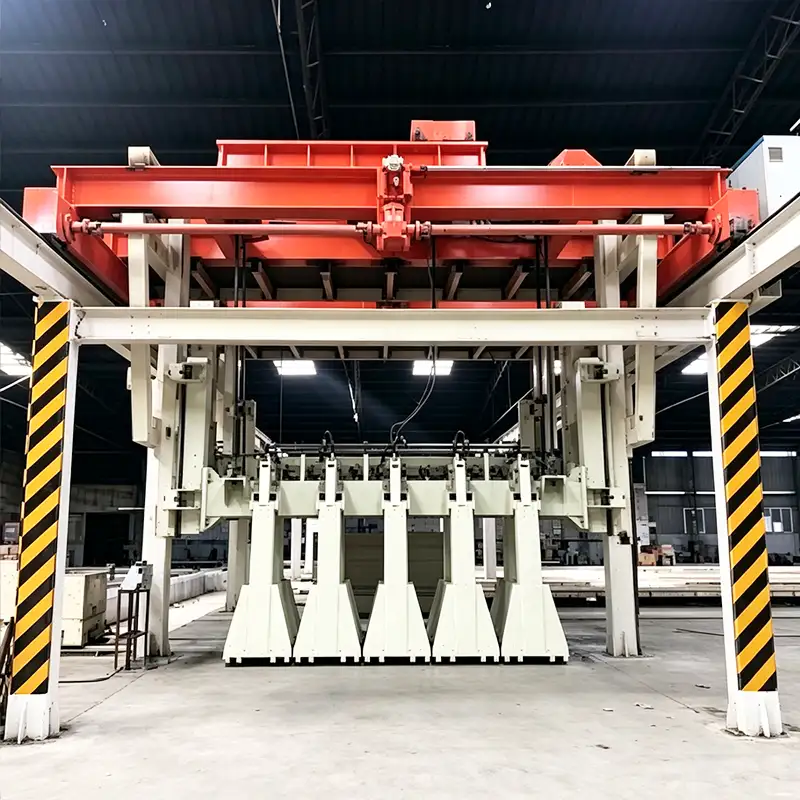

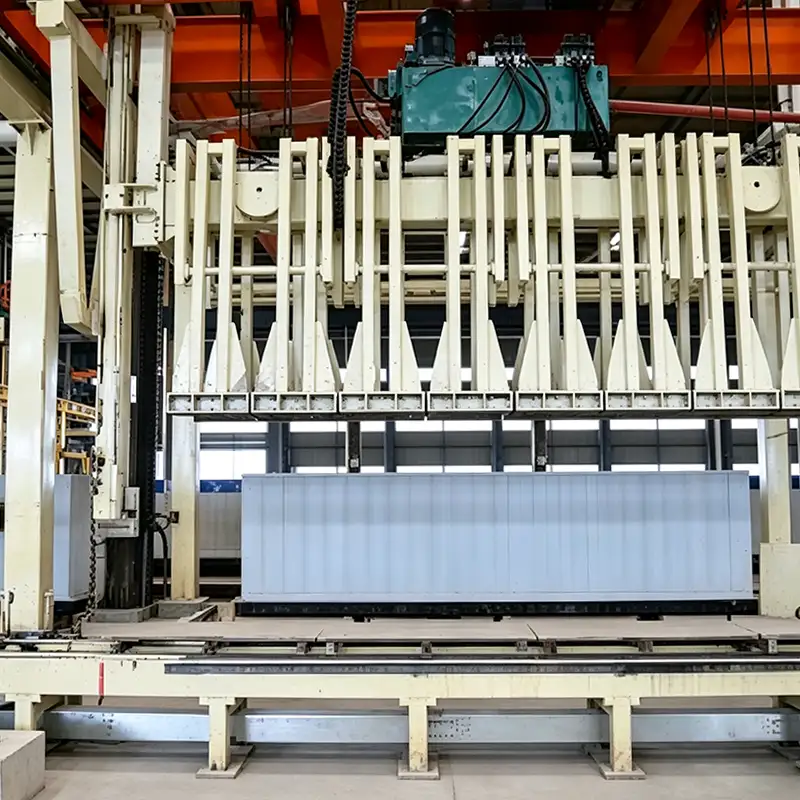

Граббер
- Грузоподъемность: от 5 до 20 тонн (настраивается в соответствии с требованиями предприятия)
- Радиус захвата: от 1,5 до 3,5 метров
- Высота подъема: от 4 до 10 метров
- Скорость захвата: от 10 до 20 метров в минуту
- Угол поворота: 360 градусов (полный поворот)
Особенности:
- Снижение затрат на рабочую силу
- Точность размещения блоков
- Повышение скорости производства
- Универсальность в эксплуатации
| Параметр | Описание |
| Тип захвата | Грейфер гидравлический/механический |
| Грузоподъемность | 5–10 тонн (регулируемая) |
| Ширина захвата | 1,5–3 метра (регулируемая в зависимости от размеров блока) |
| Усилие захвата | 10–50 кН (регулируемое) |
| Механизм захвата | Гидравлическая система зажима/механические захваты |
| Количество захватов | 4–8 захватов (настраивается в зависимости от размера блока) |
| Угол поворота | Непрерывное вращение на 360° |
| Система управления | Управление ПЛК с дистанционным управлением/ручным переключением |
| Источник питания | 380 В/50 Гц или по требованию |
| Гидравлическое давление | 16–25 МПа |
| Рабочая скорость | Скорость захвата: 0,5–1,5 м/с |
| Скорость подъема | 0,5–5 м/мин (регулируемая) |
| Функции безопасности | Защита от перегрузки, система предотвращения падения, аварийная остановка |
| Грузоподъемность | Возможность транспортировки блоков из газобетона различных размеров и форм |
| Условия эксплуатации | Пылезащита, влагостойкость, работа в суровых условиях |
| Область применения | Перемещение и укладка блоков из газобетона для транспортировки и отвердевания |
| Возможности индивидуальной настройки | Регулируемая ширина захвата, усилие и системы управления |
| Требования к техническому обслуживанию | Периодическая проверка гидравлической системы, смазка и осмотр |
Роль захвата в процессе производства блоков из газобетона:
Подъем и перемещение готовых блоков из автогидравлического бетона из зоны резки или отверждения в зону упаковки или укладки для дальнейшей обработки.
- Процесс, к которому относится:
Процесс обработки и упаковки готовой продукции, в частности для перемещения полностью сформированных и отвержденных блоков. - Связанное оборудование перед этим:
Резко-оформительная машина — для резки блоков ААЦ на куски требуемых размеров.
Автоклав для отверждения — где блоки отвердевают под высоким давлением и при высокой температуре. - Связанное оборудование на последующем этапе:
Строповальная машина — для связывания блоков в пачки для транспортировки.
Паллетизатор или укладчик — для укладки блоков на поддоны для отгрузки или хранения.
Конструкция
- Готовое приспособление состоит из горизонтальной балки, вертикальной балки, направляющего устройства, подъемного устройства и т. д.
- Горизонтальная и вертикальная балки изготовлены из прямоугольных труб, которые обладают такими преимуществами, как хорошая жесткость, простая конструкция, а также легкость монтажа и регулировки.
- Подъемное устройство размещается в верхней части горизонтальной балки, а направляющее устройство устанавливается на вертикальной балке.
